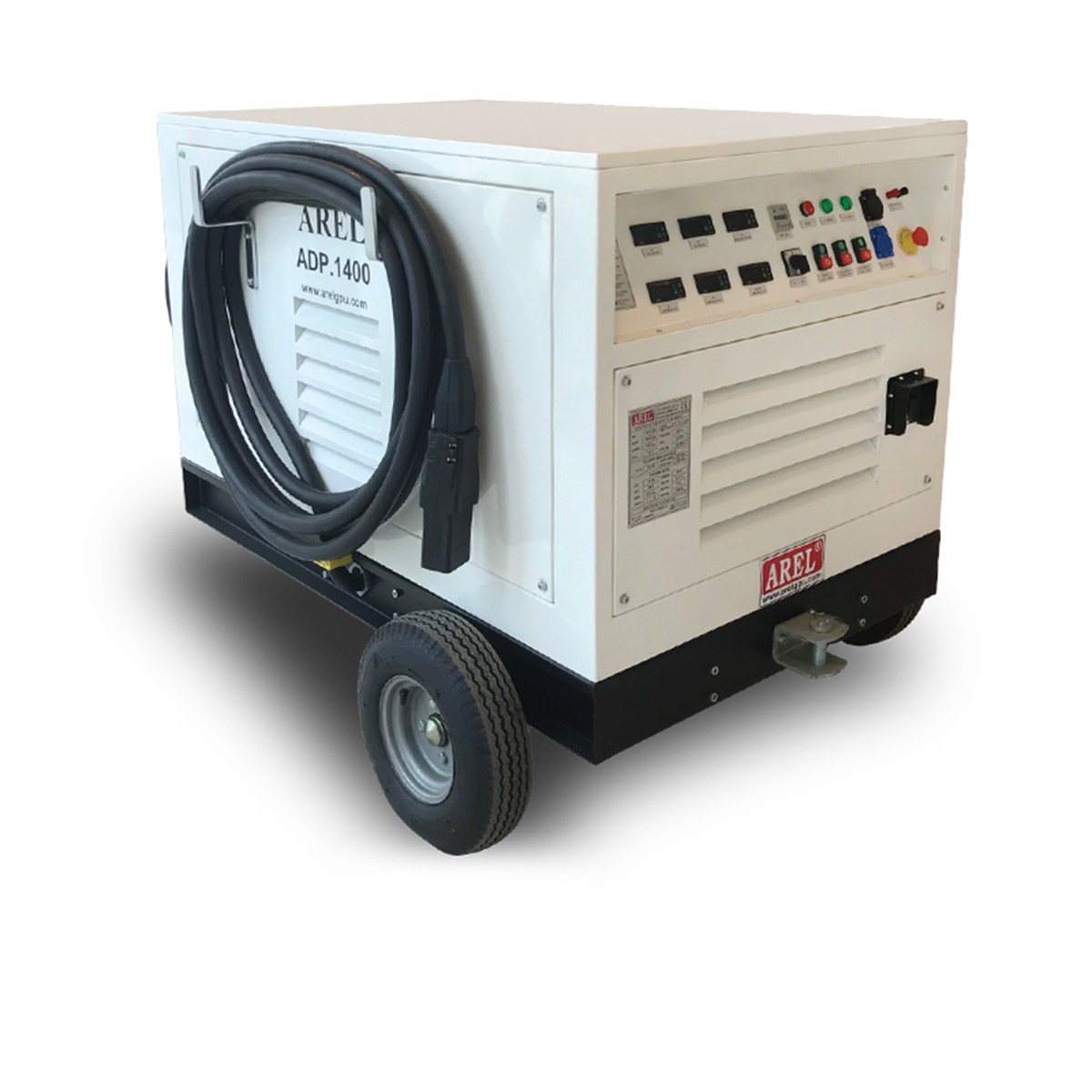

ADP1400

60 kVA AC+DC Elektrikli GPU


ADP1400 serisi dinamik tip yer destek cihazları (GPU), hangar içerisinde veya dışarıda hava araçlarının motorlarının ilk hareketi ve bakımları için ihtiyaç duydukları 115/200V, 400HZ AC ve 28.5V DC gücü, elektrik senkron motoru ile sağlamak üzere tasarlanmıştır. Sessiz yapısı ve sıfır egzoz emisyonu ile çevre dostudur. Kompakt yapısı ve üstün manevra kabiliyesi sayesinde, tek operatör ile rahatlıkla kullanabilir.

Aynı anda AC ve DC çıkış üretebilen AREL-ADP serisi GPU’lar, AREL üretimi senkron elektrik motorları ve Arel özel alternatörleri ile 30 yılı aşkın bir deneyimi ile üretilmiştir. 15 kVA - 90 kVA, 115/200V, 400HZ AC ve 400A – 4.000A DC arası geniş bir ürün yelpazesi ile AREL, sivil ve askeri havacılık endüstrisindeki tüm uçak ve helikopterlerin ihtiyacını karşılayacak ürünler üretmektedir.

  • Arel üretimi
  • 70kW
  • 1.500 d/dak
  • 4 kutup
  • Yıldız üçgen çalışma + Soft-start özellikli (düşük akım yol alma)
  • 380V, 50Hz, 105A
  • Fırçasız
  • Senkron
  • IP23
  • H sınıfı izolasyon
  • Arel üretimi
  • 32 kutup
  • 1.500 d/dak
  • 115/200V, 400Hz, 170Amp.
  • Fırçasız
  • 3 faz
  • Senkron
  • IP23
  • H sınıfı izolasyon
  • 60 kVA
  • 115/200V, 400Hz AC, 170 Amp
  • 28,5V DC - 1,600 A start akımı
  • 28,5V DC - 1,200 A sürekli akım
  • +/- %1 elektronik voltaj regülasyonu (AC ve DC için ayrı ayrı)
  • +/- %10 manuel voltaj ayarı (pano içinden) (AC ve DC için ayrı)
  • %3 den küçük Toplam Harmonik Distorsiyon (THD)
  • AC-DC seçici anahtar
  • Arıza uyarı lambaları
  • Reset butonu - ışıklı
  • Çalışma zaman saati
  • AC Dijital Ampermetre (motor)
  • AC Dijital Voltmetre (şebeke)
  • Motor start - stop butonu – ışıklı
  • Acil stop butonu

AC Çıkış

  • Start - stop butonu
  • AC Dijital voltmetre
  • AC Dijital ampermetre
  • Dijital frekansmetre
  • Göz lambaları

DC Çıkış

  • Start – stop buttonu
  • DC Dijital voltmeter
  • DC Dijital ampermetre
  • Göz lambaları
  • Çelik saçtan imal sağlam yapı
  • Elektrostatik toz fırın boya
  • Bakım kolaylığı sağlayan sökülebilir yan kapaklar
  • Dış etkilerden korunmuş gömme kontrol paneli
  • Karanlıkta fark edilmeyi sağlayan reflektörler
  • U Profil çelik saçtan imal sağlam yapı
  • Çift dingil
  • Kendi ekseni etrafında dönebilir ön dingil
  • Park halinde ön tekerleri mekanik olarak kilitleyen çeki okundan tahrikli fren sistemi
  • Kendi ekseni etrafında dönebilen yaylı çeki oku
  • 4,80x4 havalı lastik tekerler

Giriş Kablosu

  • 20mt - 5x16mm2

Çıkış Kablosu

  • 10mt - 2x120mm2 DC çıkış kablosu ve NATO standartlarında DC çıkış bağlantı konnektörü
    (MS 25488-27)
  • 15mt - 4x35m2 + 2x4 mm2 AC çıkış kablosu ve NATO standartlarında AC çıkış bağlantı konnektörü
    (MS 25486-31)
  • Kabin üzerinde kablo sarma kancaları
  • GCU (Ground power Control Unit)
    Firmamız tarafından yer destek cihazları için özel olarak tasarlanmış GCU, sistemin AC Voltaj, DC Voltaj, AC frekanslarını sürekli kontrol altında tutar ve IATA kriterlerine göre belirlenmiş limitlerin dışına çıkılacak olursa, programlanmış süre içerisinde sistemin çıkışını kapatıp koruma altına alır ve sesli – ışıklı alarm verir.
  • AC ve DC yüksek akım koruması (aşırı akım halinde belirlenmiş limit ve süre sonunda çıkışı kesip sesli ve ışıklı alarm verir)

En - Boy - Yük: 126 cm - 210 cm - 126 cm
Ağırlık: 1,180 kg

  • ISO 9001:2015
  • CE
  • IATA Normları
  • MS 704F
  • ISO 6858-2017
  • SAE ARP 5015B
